Какие задачи решают механизмы движения в разных областях R&D, с какими вызовами сталкиваются исследователи и как мы помогаем их преодолевать.

Вакуумные технологии в исследованиях и разработках: как механизмы движения решают задачи учёных

Исследовательские центры и университетские лаборатории по всему миру работают с вакуумом ежедневно. От физики высоких энергий до космических испытаний — стабильная вакуумная среда определяет воспроизводимость эксперимента. Но сам эксперимент почти всегда требует движения: повернуть образец, переместить подложку, ввести зонд, открыть заслонку. И делать это нужно, не нарушая герметичности камеры.

Мы специализируемся на механизмах передачи движения в вакуум. Наши вращательные и линейные вводы, манипуляторы и многоосевые системы работают в научных установках, где требования заказчика выходят за пределы характеристик устройств из каталогов стандартных решений.

1. Движение внутри вакуума: почему это важно

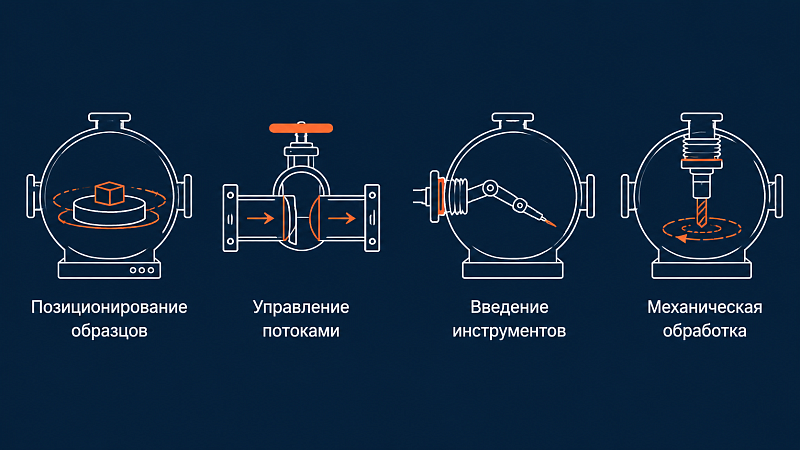

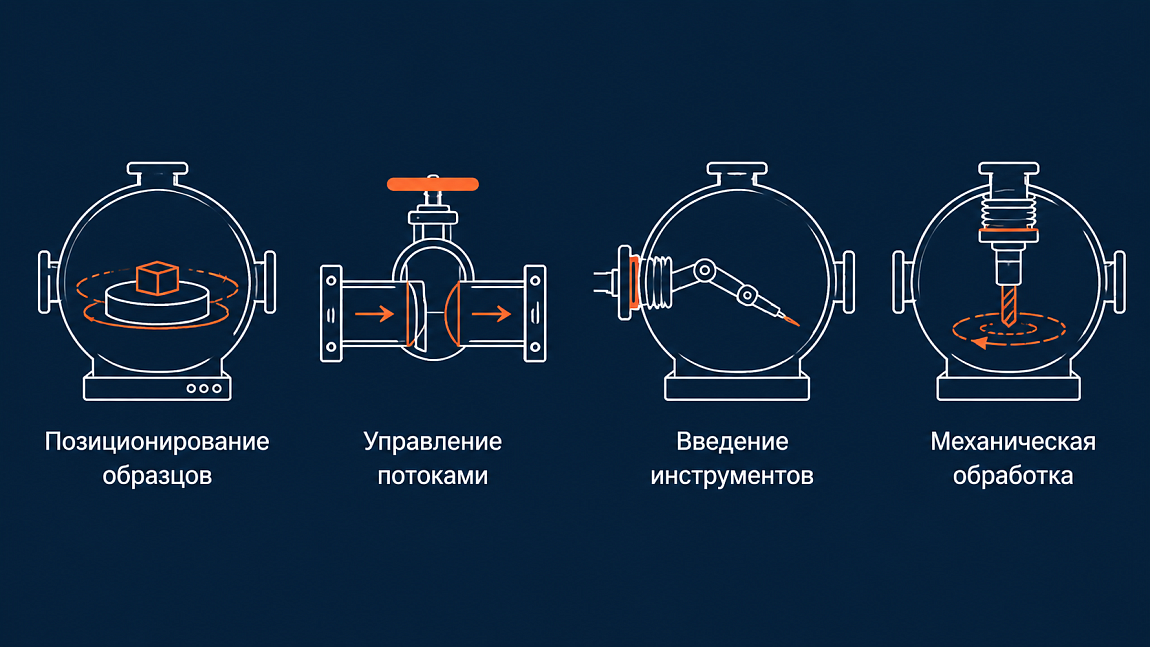

Среда в вакуумной камере изолирована от атмосферы. Но исследовательский процесс редко бывает статичным. Типовые задачи, требующие передачи движения:

• Позиционирование образцов — поворот, наклон, линейное перемещение подложки для облучения, напыления или измерения.

• Управление потоками — открытие/закрытие заслонок, клапанов, шиберов.

• Введение инструментов — зондов, манипуляторов, датчиков внутрь камеры.

• Механическая обработка — вращение инструмента, шлифовка, резка в вакууме.

Каждая задача предъявляет свои требования: точность позиционирования, плавность хода, скорость, нагрузка, совместимость с агрессивными средами, возможность работы при высоких температурах или в сверхвысоком вакууме (UHV).

2. Где работают наши механизмы: три ключевые области

2.1. Ускорители частиц и синхротронные источники

От синхротронов до источников свободных электронных лазеров — эти установки требуют сверхвысокого вакуума для сохранения целостности пучка. Даже малые флуктуации давления или загрязнения могут исказить данные.

Наши механизмы здесь решают задачи:

• Позиционирование мишеней и детекторов в камере взаимодействия.
• Управление заслонками и коллиматорами в вакуумных линиях.
• Перемещение диагностических зондов вдоль пучка.

Требования: минимальное газовыделение, стойкость к радиации, высокая точность позиционирования, работа в UHV с металлическими уплотнениями.

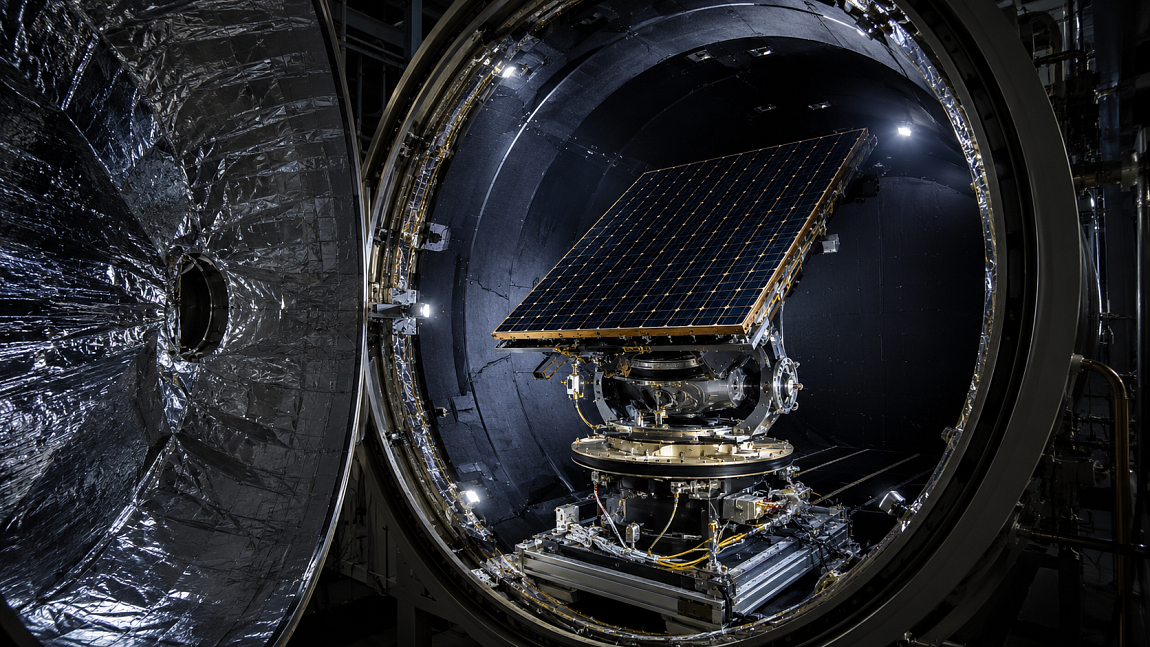

2.2. Космические исследования

Испытания космической техники требуют вакуумных камер, воспроизводящих условия орбиты: сверхвысокий вакуум, термоциклирование, имитация невесомости.

Ключевые задачи для наших механизмов:

• Поворот и наклон образцов для испытаний солнечных панелей и оптики.
• Перемещение измерительных зондов и тепловизоров внутри камеры.
• Управление заслонками для имитации циклов "день-ночь".

Требования: высокая надёжность, ресурс, совместимость с криогенными температурами, минимальное газовыделение.

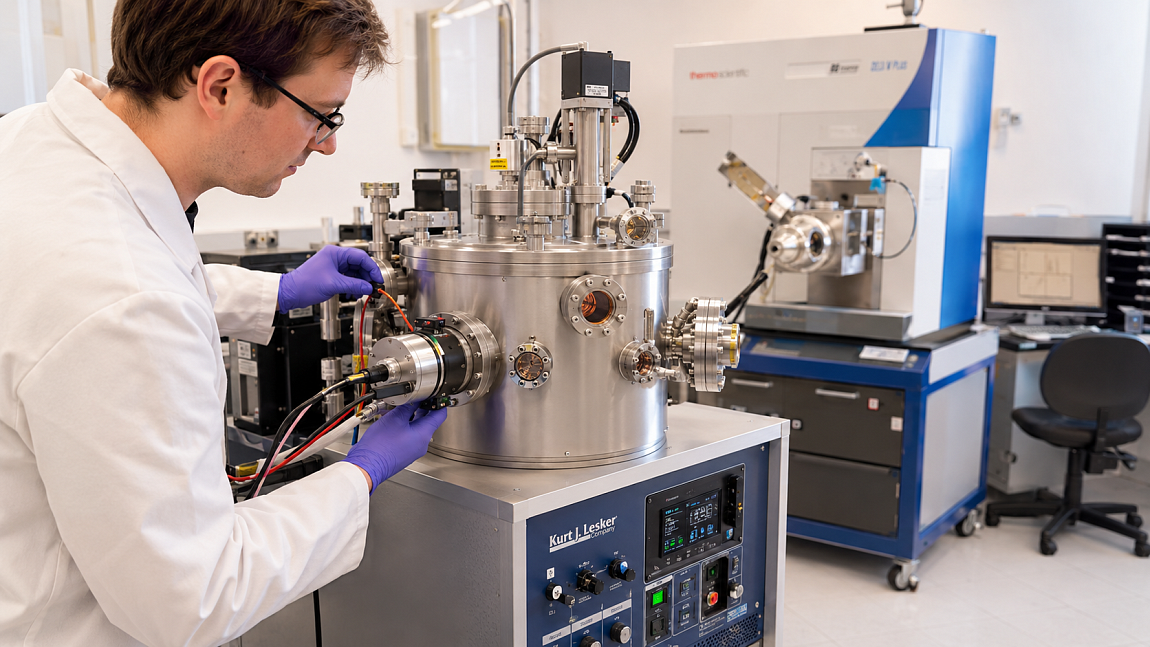

2.3. Лабораторные установки

В университетских лабораториях и исследовательских центрах вакуумное оборудование работает в ограниченном пространстве. Часто — в сочетании с масс-спектрометрами, электронными микроскопами, установками напыления.

Наши механизмы здесь:

• Вращательные вводы для держателей образцов.
• Линейные манипуляторы для ввода зондов и датчиков.
• Многоосевые системы для прецизионного позиционирования.

Требования: компактность, низкий уровень шума, простота интеграции, возможность работы в высоком вакууме (HV).

Ознакомьтесь с каталогом нашей продукции

3. Почему стандартные решения не всегда подходят

Каталоги предлагают множество вариантов вращательных и линейных вводов. Но в R&D-задачах часто возникают условия, которые не укладываются в шаблоны:

• Нестандартная геометрия концевиков. Например, нужен вал с резьбой на одном конце и шпоночным пазом на другом — под конкретный привод и исполнительный механизм.

• Особые материалы. Для работы с агрессивными газами или при высоких температурах требуются специальные марки нержавеющей стали, жаропрочные сплавы, керамика.

• Особые уплотнения. В сверхвысоком вакууме (UHV) — только металлические сильфоны или магнитные муфты без динамических уплотнений.

• Нестандартные размеры. Длина вала, диаметр, расположение фланца — всё может отличаться от серийного.

В таких случаях доработка готового изделия часто сложнее и дороже, чем изготовление с нуля под ваше ТЗ. Мы идём по второму пути.

Кейсы из практики: как мы решаем нестандартные задачи

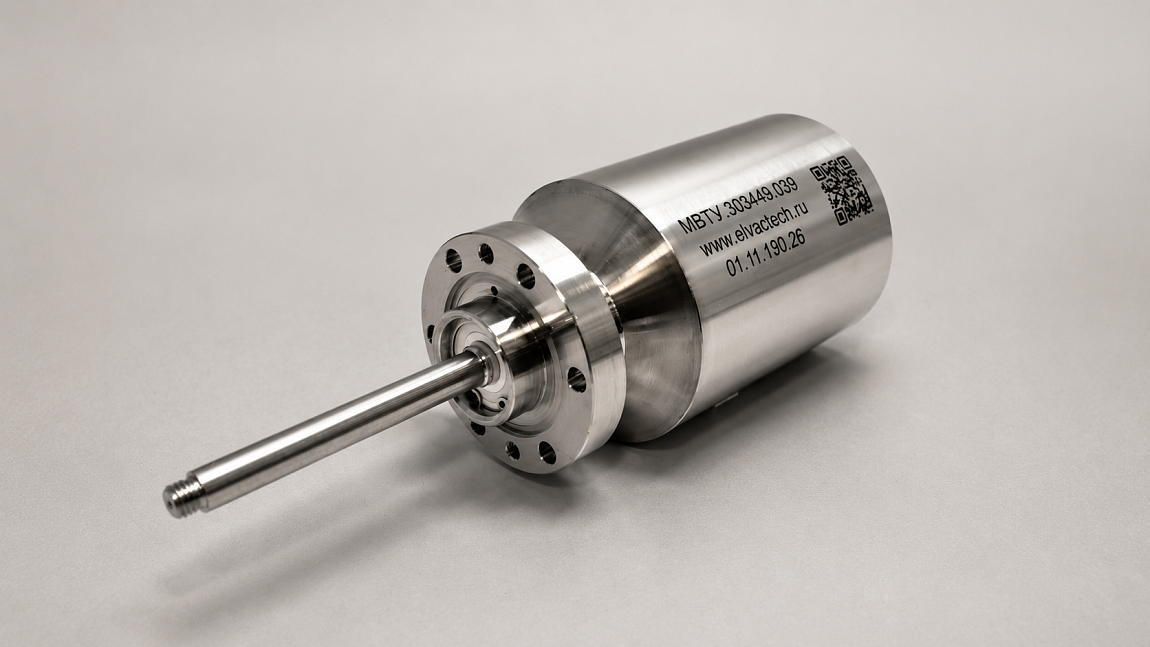

Немагнитный сильфонный ввод вращения для токамака 2ТЛ

Полностью немагнитный узел для передачи вращательного движения в вакуум через фланец CF40. Разработан для термоядерного реактора токамак 2ТЛ.

Немагнитный сильфонный ввод вращения для токамака 2ТЛ

Заключение

В исследованиях и разработках вакуум — это среда, а движение внутри неё — это функциональность. Механизмы передачи движения в вакуум должны быть не просто герметичными, а точно соответствовать геометрии эксперимента, условиям среды и требованиям к позиционированию.

Мы в ООО "Электровакуумные технологии" предлагаем не стандартные каталоги, а инженерные решения под вашу задачу. Вращательные и линейные вводы, манипуляторы, комбинированные системы — с любым типом концевиков, из любых материалов, с любыми уплотнениями.

Пришлите техническое задание — мы предложим вариант, который будет работать именно у вас. От расчёта до готового изделия, с полным контролем качества и документацией.

Ваш эксперимент заслуживает надёжного движения. Мы его обеспечим.
