Вакуумная заслонка: критерии выбора и технические аспекты

Как подобрать вакуумную заслонку для регулирования давления? Оценка вакуумного уровня, материалов, привода и герметичности. Рекомендации по выбору.

Вакуумная заслонка — один из наиболее распространённых элементов систем откачки и регулирования давления. Её задача — изменять проводимость вакуумной магистрали путём поворота запорного диска внутри корпуса. От правильного выбора этого узла зависят стабильность технологического процесса, достижимый уровень вакуума и ресурс всего оборудования. Неверно подобранная заслонка приводит к нестабильности давления, повышенному газовыделению, быстрому износу уплотнений и, как следствие, к внеплановым остановам производства. В данной статье рассмотрены основные технические критерии, которые необходимо оценивать при проектировании или замене вакуумной заслонки.

1. Принцип действия и функциональное назначение

Конструктивно вакуумная заслонка представляет собой корпус с установленным внутри поворотным диском (затвором). Ось вращения диска, как правило, смещена относительно центра проходного сечения. При повороте диска изменяется площадь открытого прохода, что приводит к изменению гидравлического сопротивления и, соответственно, проводимости трубопровода. Таким образом, заслонка позволяет регулировать поток газа, создавая перепад давления между входом и выходом.

В зависимости от исполнения заслонки могут выполнять две функции:

• Регулирующие (дроссельные) — предназначены для плавного изменения проводимости в широком диапазоне. Геометрия диска (профилированные, «рыбий хвост») специально рассчитана для получения линейной или равнопроцентной характеристики, что необходимо для точного поддержания давления с помощью обратной связи.

• Запорно-регулирующие — совмещают возможность регулировки и полное перекрытие магистрали. В закрытом положении диск герметично прилегает к седлу корпуса, обеспечивая минимальную скорость натекания.

2. Классификация по типу уплотнения

Герметичность заслонки определяется материалом уплотнительного элемента. Различают два основных типа:

• Эластомерное уплотнение (на основе вакуумных резин, FPM, Viton). Применяется в диапазоне высокого вакуума (HV). Обеспечивает низкую скорость натекания, но ограничено по рабочей температуре (обычно до +150 °C) и чувствительно к агрессивным средам и радиационному воздействию.

• Сильфонное уплотнение (исполнение с сильфонным или мембранным элементом). Используется в сверхвысоком вакууме (UHV) и при высоких температурах (до 450 °C и выше). Скорость натекания составляет ≤ 10⁻⁷ Па·л/с. Такие заслонки допускают термическую сушку (bake-out), что критично для процессов, требующих минимального газовыделения.

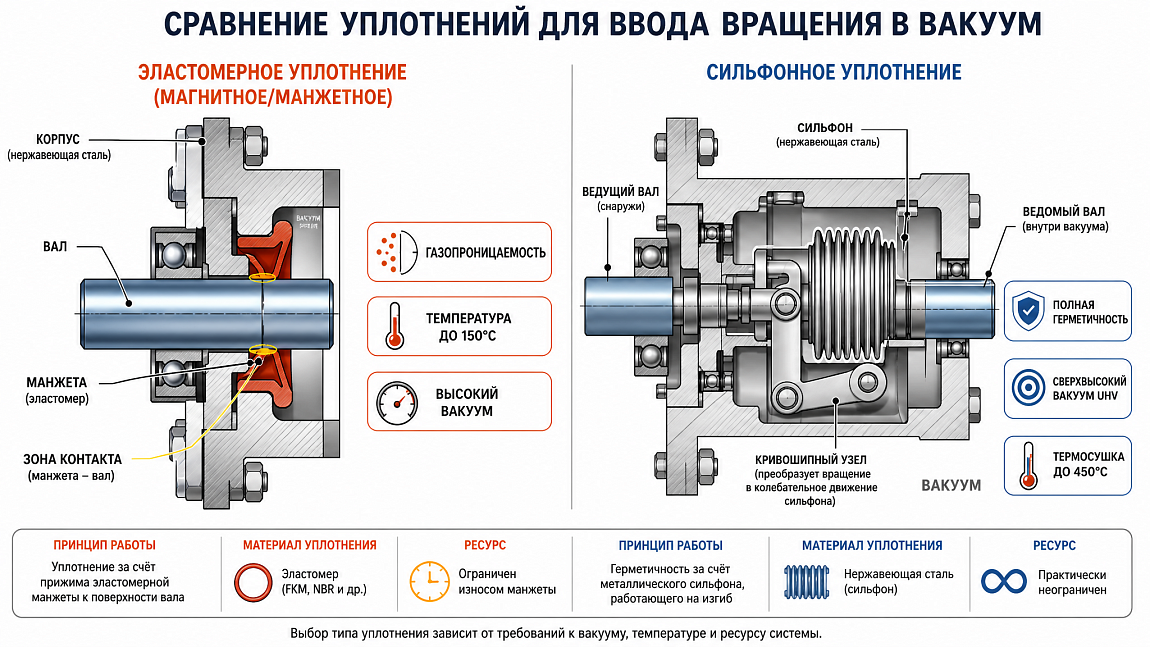

Сравнительная схема конструкций с эластомерным и сильфонным уплотнением]

3. Типы приводов

По способу управления заслонки подразделяются на:

• Ручные — с маховиком или рычагом, используются при редких регулировках и в стендовых установках.

• Пневматические — обеспечивают быстрое срабатывание (доли секунды), применяются в системах аварийного отсечения и там, где требуется дистанционное управление без электричества.

• Электрические (шаговые или сервоприводы) — дают наивысшую точность позиционирования и скорость реакции, идеальны для динамического регулирования давления с использованием ПИД-регуляторов.

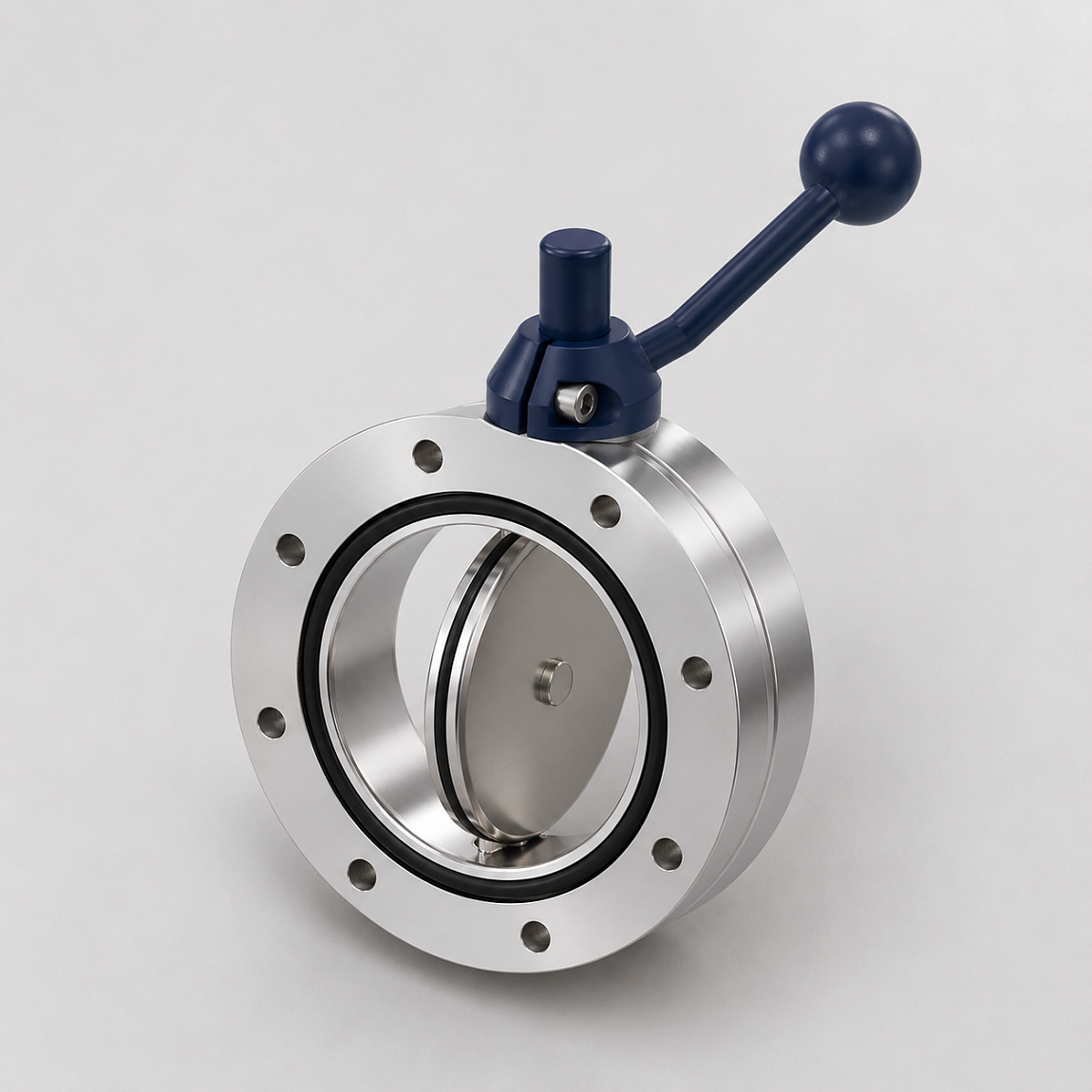

Заслонка с ручным приводом

4. Основные критерии выбора

При подборе заслонки для конкретной задачи необходимо последовательно оценить несколько параметров

4.1. Требования к вакууму и диапазон рабочих давлений

Производитель указывает, для какого уровня вакуума (низкий, средний, высокий, сверхвысокий) предназначена модель. Также важно знать величину остаточного давления и скорость натекания в закрытом состоянии — эти данные непосредственно влияют на достижимый вакуум в системе.

4.2. Совместимость материалов с рабочей средой

Материал корпуса и уплотнений должен быть химически стоек к перекачиваемым газам и парам. Для агрессивных сред предпочтительны корпуса из нержавеющей стали (AISI 316L), для нейтральных — алюминий. При высоких температурах используются жаропрочные сплавы и металлические уплотнения.

4.3. Перепад давления на диске

Это один из наиболее критичных, но часто недооцениваемых параметров. При открытии заслонки поток газа создаёт крутящий момент, стремящийся закрыть диск. Максимальная нагрузка на привод возникает при углах открытия около 70–80°. Для работы при больших перепадах давления рекомендуется применять профилированные диски, снижающие требуемый крутящий момент до 75% по сравнению с плоскими. В любом случае необходимо сверять допустимый перепад с характеристиками привода и закладывать запас по моменту не менее 30–50 %.

4.4. Температурный режим и наличие термообработки

Если процесс требует прогрева системы для удаления адсорбированных газов, необходимо выбирать заслонки, допускающие нагрев до требуемой температуры (вплоть до 450 °C), с соответствующим типом уплотнения.

4.5. Долговечность и обслуживание

Ресурс уплотнительных элементов, особенно при работе в режиме постоянного дросселирования, существенно влияет на эксплуатационные расходы. Важно уточнять у производителя расчётный ресурс (число циклов) и возможность замены уплотнений без разборки всей магистрали. Также следует оценить простоту доступа к механизму привода для периодического технического обслуживания.

4.6. Возможность адаптации к конкретной задаче

В ряде случаев стандартные исполнения не полностью отвечают условиям применения: требуются нестандартные фланцы, специальные покрытия, изменённая геометрия диска или особый тип привода. Производители, обладающие собственным инженерным ресурсом, предлагают кастомизацию изделий под техническое задание заказчика.

5. Типичные ошибки при выборе и эксплуатации

• Игнорирование перепада давления — установка заслонки с недостаточным крутящим моментом привода приводит к тому, что диск не удерживается в заданном положении, и регулирование становится невозможным.

• Несоответствие материала уплотнения рабочей среде — использование эластомерных уплотнений в агрессивных или высокотемпературных средах вызывает их быстрое разрушение и потерю герметичности.

• Применение запорно-регулирующей заслонки в режиме постоянного дросселирования без учёта ресурса уплотнения — диск постоянно трётся о седло, что ускоряет износ резинового кольца.

• Недооценка газовыделения — в высоком вакууме даже малые выделения из уплотнительных материалов могут существенно ухудшить вакуумные характеристики.

Заключение

Выбор вакуумной заслонки не сводится к подбору диаметра условного прохода. Ключевое значение имеют параметры рабочей среды (давление, температура, химический состав), требуемая точность регулирования, допустимый перепад давления и ресурс уплотнительных элементов. Рекомендуемый подход — на этапе проектирования чётко определить функциональное назначение заслонки (только перекрытие, регулирование или совмещение), а затем последовательно проверить совместимость по всем перечисленным критериям.

Как научно-производственная компания, мы обладаем компетенциями не только в подборе серийных изделий, но и в разработке нестандартных конструкций под индивидуальное техническое задание. Готовы предложить расчёт геометрии диска, выбор материалов и типа привода с учётом специфики вашего процесса, а также изготовить опытный образец с последующими испытаниями. Такой подход позволяет избежать компромиссов и получить решение, оптимально вписанное в вашу вакуумную систему.
