Как выбрать контроллер для управления давлением в вакуумной системе? Модульная архитектура, поддержка датчиков, интерфейсы и режимы регулирования.
Блок управления — это мозг системы: он считывает показания датчиков, сравнивает их с заданным значением, вычисляет корректирующее воздействие и подаёт сигнал на привод. От его быстродействия, гибкости и помехоустойчивости напрямую зависит, будет ли давление в камере «плавать» или держаться с точностью до долей процента.
Ошибочный выбор контроллера приводит к последствиям, которые трудно исправить настройкой: нестабильность переходных процессов, ограниченный диапазон регулирования, невозможность интеграции в автоматизированную систему верхнего уровня. В данной статье рассмотрены ключевые технические решения, реализованные в современных блоках управления, и критерии, которые необходимо оценивать при проектировании или модернизации вакуумной системы.
1. Функциональное назначение и место в системе
Блок управления вакуумной системой выполняет три основные функции:
- Измерение — приём сигналов от одного или нескольких вакуумных датчиков (манометров) и преобразование их в цифровые значения давления.
- Регулирование — реализация замкнутого контура управления (ПИД-регулятор), который сравнивает текущее давление с уставкой и вырабатывает управляющий сигнал для исполнительного устройства.
- Управление — выдача аналоговых или цифровых команд на заслонку, клапан или масс-расходомер, а также коммутация внешних цепей (реле, сигнализация, блокировки).
Таким образом, контроллер замыкает контур «датчик — регулятор — исполнительный механизм», обеспечивая автоматическое поддержание давления без постоянного вмешательства оператора.
2. Модульная архитектура: гибкость конфигурации
Одной из ключевых особенностей современных контроллеров является модульное построение. Базовое шасси содержит несколько слотов для функциональных карт, что позволяет собрать систему ровно под те задачи, которые стоят перед заказчиком, без переплаты за ненужные функции.
Типовой набор карт включает:
- Карты датчиков — для подключения различных типов вакуумметров: горячекатодные, холоднокатодные, Pirani, конвекционные Pirani, ёмкостные манометры (Baratron®). Каждая карта, как правило, обслуживает два канала.
- Карты управления масс-расходом — для подключения и управления масс-расходомерами (MFC).
- Карта давления — модуль с аналоговыми входами/выходами и встроенным ПИД-регулятором для управления запорно-регулирующей арматурой.

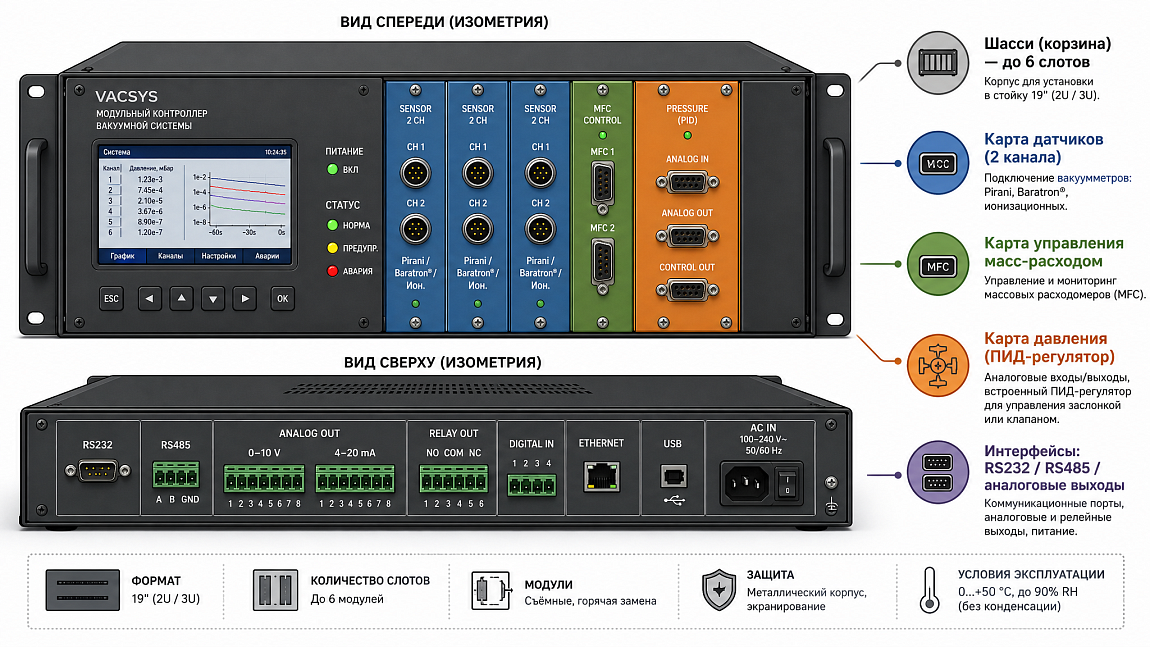

Схема шасси с установленными модулями
Такая архитектура позволяет наращивать функциональность постепенно: начать с базовой системы индикации давления, а затем добавить карту регулирования, не заменяя контроллер целиком.
3. Поддержка типов датчиков и диапазон измерений
Контроллер должен быть совместим с теми типами датчиков, которые используются в системе. Универсальные модели поддерживают широкий спектр технологий:
- Baratron® (ёмкостные манометры) — абсолютное измерение, не зависящее от типа газа, высокая точность.
- Pirani (тепловакуумные) — широкий диапазон, низкая стоимость, зависимость от рода газа.
- Холоднокатодные и горячекатодные ионизационные датчики — для измерений в высоком и сверхвысоком вакууме.
Диапазон измерений, который обеспечивает контроллер, определяется установленными датчиками. Современные системы перекрывают интервал от 10⁻¹¹ Торр до 10 000 Торр (атмосферного давления). Это означает, что один блок может обслуживать как форвакуумную линию, так и высоковакуумную камеру, автоматически переключаясь между датчиками по мере изменения давления.
4. Алгоритмы регулирования и режимы работы
Базовым методом регулирования является ПИД-закон (пропорционально-интегрально-дифференциальный). Однако важны не столько слова «ПИД-регулятор», сколько его реализация:
Возможность настройки коэффициентов под конкретную систему (инерционность, объём камеры, быстродействие привода).
Переключение между датчиками — в процессе откачки контроллер должен автоматически переходить с показаний грубовакуумного датчика на высоковакуумный в точке их перекрытия, чтобы сохранить непрерывность регулирования.

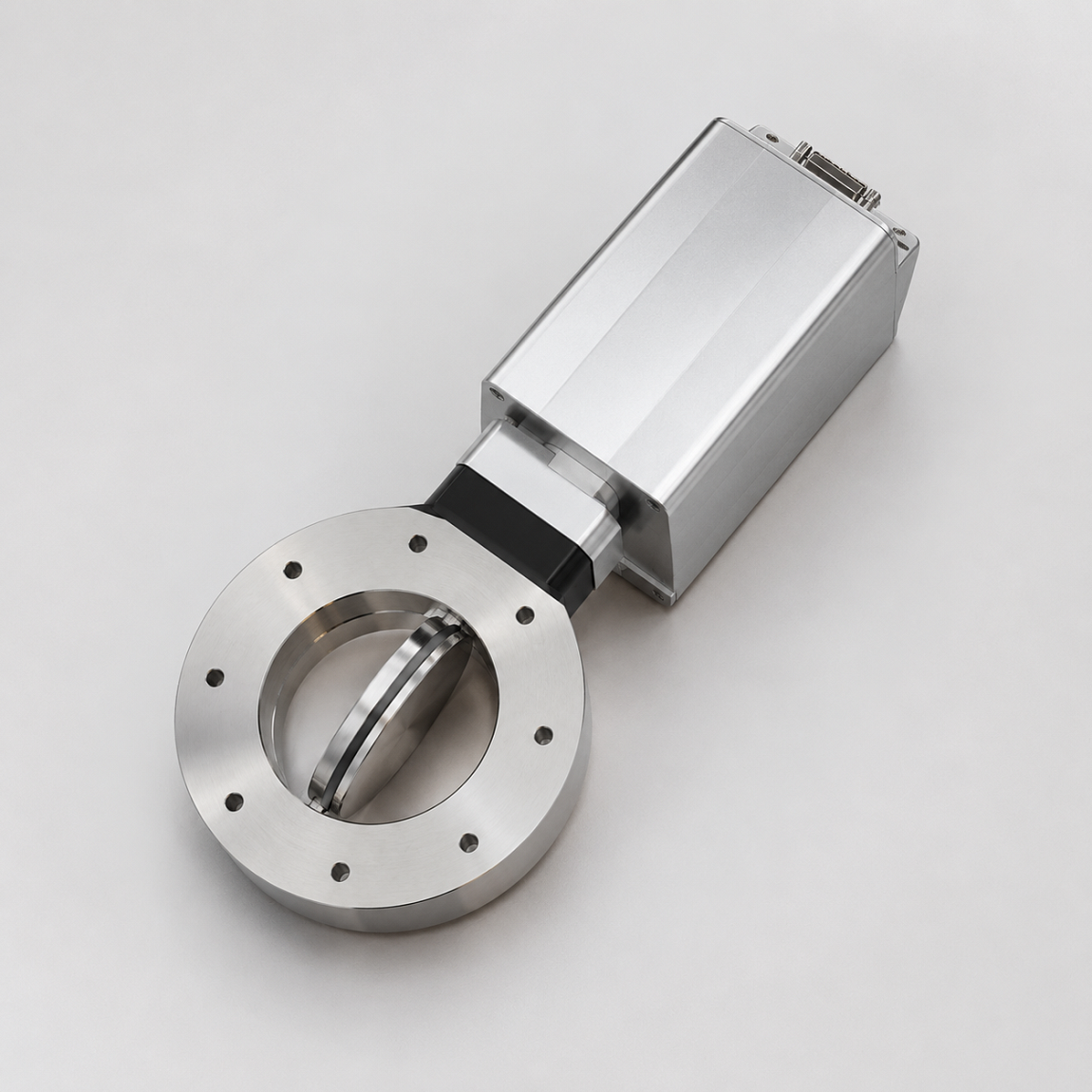

Режимы управления исполнительными устройствами: управление заслонкой (аналоговый сигнал 0–10 В или 4–20 мА), управление клапаном-регулятором, управление масс-расходомером для напуска газа.
Сравнение режимов регулирования — по давлению, по расходу, каскадное | |||
Параметр | Регулирование по давлению | Регулирование по расходу | Каскадное регулирование |
Суть метода | Поддержание заданного давления в камере путём изменения проводимости (заслонка/клапан) или напуска газа | Поддержание заданного массового расхода газа через систему | Комбинированное управление: внешний контур стабилизирует давление, внутренний — управляет расходом или позицией клапана |
Управляющий сигнал | Сигнал с датчика давления (Pirani, Baratron®, ионизационный) | Сигнал с масс-расходомера (MFC) | Два контура: давление → задание для расхода/позиции |
Исполнительное устройство | Регулирующая заслонка, игольчатый клапан, клапан-регулятор | Масс-расходомер (MFC) с интегрированным клапаном | Заслонка + MFC или заслонка с обратной связью по положению |
Типичные применения | Поддержание давления в камере напыления, травления, сушки | Дозирование газа в реактор, напуск газа в камеру | Процессы, требующие высокой стабильности: CVD, PECVD, ALD, травление с контролем скорости |
Преимущества | Простота реализации, прямой контроль ключевого параметра | Точное управление количеством подаваемого газа | Наивысшая точность и скорость реакции, компенсация нелинейностей |
Ограничения | Зависит от быстродействия заслонки и объёма камеры | Не управляет напрямую давлением при изменении откачки | Сложность настройки, требуется два регулятора |
Когда выбирать | Если давление — главный параметр процесса | Если важна дозировка газа, а давление вторично | Для сложных технологических процессов с жёсткими допусками |
5. Интерфейсы и интеграция в АСУ ТП
Современный контроллер не может существовать изолированно — он должен быть частью автоматизированной системы управления технологическим процессом. Ключевые интерфейсы:
RS232 / RS485 — стандартный набор для связи с верхним уровнем (SCADA, ПЛК).
Аналоговые выходы — для передачи сигнала давления на внешние регистраторы или панельные индикаторы (буферизированный, лог-линейный или линейный выход).
Дискретные выходы (реле) — до 12 независимых релейных выходов для сигнализации достижения пороговых значений, блокировок и управления вспомогательным оборудованием.
Наличие стандартных интерфейсов упрощает интеграцию и позволяет использовать контроллер как в автономном режиме (с управлением с передней панели), так и в составе распределённой системы.
6. Типичные ошибки при выборе
Недооценка количества каналов. На этапе проектирования часто закладывают минимальное число датчиков, а в процессе эксплуатации возникает необходимость добавить ещё один — например, для контроля давления на входе в насос. Если в контроллере нет свободных слотов, приходится менять весь блок.
Игнорирование совместимости с датчиками. Не все контроллеры поддерживают все типы датчиков. Перед заказом необходимо убедиться, что карты для ваших датчиков существуют и совместимы с выбранным шасси.
Отсутствие запаса по быстродействию. Для процессов с быстро меняющимся давлением (напыление, травление) требуется высокая частота обновления ПИД-регулятора. Дешёвые контроллеры могут не обеспечить нужного быстродействия, что приведёт к колебаниям давления.
Пренебрежение интерфейсами. Если на предприятии принят стандарт управления через Profibus или Ethernet/IP, а контроллер поддерживает только RS232, интеграция станет нетривиальной задачей.
Заключение
Блок управления давлением — это не просто «чёрный ящик» с экраном. Это системообразующий элемент, определяющий, насколько точно, быстро и надёжно вакуумная установка будет поддерживать заданные параметры. При выборе важно оценивать не только цену, но и архитектурную гибкость (модульность), совместимость с датчиками и исполнительными механизмами, наличие необходимых интерфейсов и запас по количеству каналов.
Как научно-производственная компания, мы понимаем, что каждая вакуумная установка имеет свою специфику. Мы готовы не только предложить серийные контроллеры с оптимальной конфигурацией, но и разработать нестандартные решения под ваше техническое задание — включая интеграцию с несерийными датчиками, адаптацию алгоритмов регулирования под конкретный процесс и изготовление специализированных интерфейсных модулей. Такой подход позволяет получить систему управления, которая работает именно так, как нужно вам, а не «как получится» из-за компромиссов при выборе готового изделия.
