Как обрабатывают концы валов во вращательных вводах: цилиндр, резьба, лыска, шпоночный паз. Что выбрать и как заказать нестандарт.
Вращательный вакуумный ввод — это узел, передающий движение из атмосферы в вакуум. Его вал имеет два конца: один — внутри камеры, другой — снаружи. Именно от обработки этих концевых участков зависит, насколько надёжно вы сможете соединить вал с двигателем, редуктором или исполнительным механизмом.
Типовая ошибка: подбирают ввод по диаметру вала, но забывают проверить форму концевика. В результате муфта не садится, резьба не подходит, а шпонка упирается в лыску не той глубины. Приходится дорабатывать вал уже на месте — теряя время и рискуя повредить уплотнения.
В этой статье разберём четыре основных типа обработки концов вала, их назначение и критерии выбора. А также расскажем, как получить концевик именно под вашу задачу, не переплачивая за лишние операции.
1. Что такое концевик и зачем он нужен
Концевик — это концевая часть вала, которая выходит за пределы корпуса ввода (в атмосферу или в вакуум). Его геометрия определяет способ передачи крутящего момента и осевой нагрузки.
- Наружный концевик (атмосферная сторона) — соединяется с приводом: электродвигателем, редуктором, пневмомотором или рукояткой.
- Внутренний концевик (вакуумная сторона) — соединяется с рабочим органом: затвором, заслонкой, держателем подложки, механизмом перемещения.
В большинстве случаев стандартные вводы предлагают гладкий цилиндрический вал на обоих концах. Однако этого часто недостаточно для надёжной фиксации и центровки.
2. Основные типы обработки концевиков

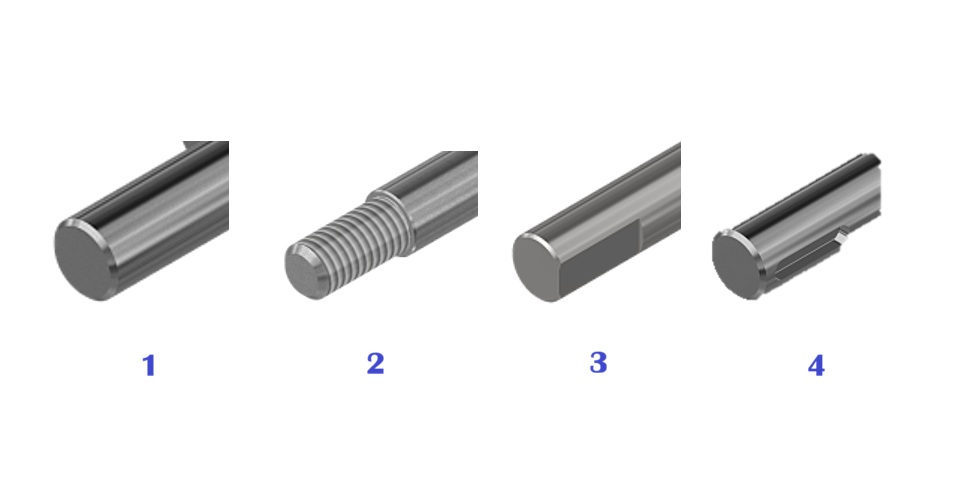

Схема вала с концевиками — цилиндр, резьба, лыска, шпоночный паз]
2.1. Гладкий цилиндр
Самый простой и распространённый вариант. Представляет собой точно обработанную цилиндрическую поверхность без дополнительных элементов.
Применение: для посадки в зажимные муфты, цанговые зажимы, фрикционные соединения.
Плюсы: универсальность, простота изготовления, совместимость с большинством стандартных муфт.
Минусы: ограниченная передача крутящего момента (зависит от силы зажима), риск проворота при высоких нагрузках или вибрациях.
2.2. Резьба (наружная или внутренняя)
На конце вала нарезается резьба — метрическая или дюймовая.
Наружная резьба — позволяет накрутить гайку, рукоятку или крепёжную деталь. Часто используется для осевой фиксации элементов.
Внутренняя резьба (глухое или сквозное отверстие) — даёт возможность прикрутить насадку винтом, не увеличивая габарит по диаметру.
Применение: для осевого крепления деталей, фиксации шкивов, установки ручек и маховиков.
Плюсы: надёжное осевое стопорение, возможность быстрого демонтажа.
Минусы: резьба — концентратор напряжений, требует точного исполнения, не подходит для высоких частот вращения без балансировки.
2.3. Лыска
Плоская площадка, снятая на части цилиндрической поверхности вала (обычно на одном участке по длине).
Применение: для фиксации стопорным винтом с цилиндрическим или коническим концом. Винт упирается в лыску, предотвращая проворот и осевое смещение.
Плюсы: простая и дешёвая операция, не требует специальных ответных элементов со стороны сопрягаемой детали.
Минусы: передача момента ограничена площадью пятна контакта; при больших нагрузках винт может смять поверхность лыски.
2.4. Шпоночный паз
Прямоугольный или сегментный паз, выполненный вдоль или поперёк оси вала для установки шпонки.
Применение: для передачи высокого крутящего момента через шпонку (призматическую, сегментную). Используется в мощных приводах, где зажимные муфты не обеспечивают достаточного сцепления.
Плюсы: высокая нагрузочная способность, надёжность, отсутствие проскальзывания.
Минусы: сложность изготовления, ослабление сечения вала, необходимость точного согласования с отверстием сопрягаемой детали (шпоночный паз в ступице).
3. Как выбрать тип обработки: практические рекомендации
- По крутящему моменту: для малых и средних моментов достаточно лыски или резьбы с контргайкой. Для высоких — только шпоночный паз или многошлицевое соединение.
- По осевым нагрузкам: если требуется фиксация от осевого смещения — предпочтительна резьба с гайкой.
- По частоте сборки/разборки: для частого демонтажа удобны гладкие цилиндры с разжимными муфтами или резьбовые соединения.
- По габаритам: если место ограничено, внутренняя резьба позволяет закрепить деталь без увеличения наружного диаметра.
- По условиям вакуума: не забывайте, что любые механические обработки должны быть выполнены с чистыми кромками и без заусенцев, чтобы избежать газовыделения и генерации частиц.
4. Нестандартные концевики: изменение диаметра и длины
Не всегда стандартные вводы полностью удовлетворяют задачу. Возможны ситуации, когда:
- Требуется вал увеличенного или уменьшенного диаметра на конце (например, для сопряжения с нестандартной муфтой).
- Необходима большая длина концевика для компенсации монтажных размеров.
- Нужна комбинация обработок (например, резьба + лыска) на одном конце.
В таких случаях мы предлагаем изготовление ввода с концевиками по вашему чертежу. Мы можем:
- Изменить диаметр концевой части (в пределах, допускаемых конструкцией ввода).
- Увеличить или уменьшить длину концевика.
- Применить любую из описанных обработок или их сочетания.
Важно: при заказе нестандартной позиции (не из наличия) все работы по обработке концевиков уже включены в стоимость изделия. Вам не придётся оплачивать дополнительные операции отдельно — цена формируется комплексно под ваше ТЗ.
Заключение
Правильно выбранная обработка концевика — это не просто удобство монтажа. Это гарантия того, что вал ввода будет работать без проскальзываний, вибраций и преждевременного износа уплотнений. Оценивайте крутящий момент, осевые нагрузки и частоту обслуживания — и выбирайте между гладким цилиндром, резьбой, лыской или шпоночным пазом.
Если стандартных вариантов недостаточно — не беда. Как научно-производственная компания, мы готовы выполнить концевики по вашим чертежам, адаптировав диаметр, длину и тип обработки под конкретную механическую схему. Обработка входит в стоимость заказа при изготовлении позиции не из наличия, и мы всегда открыты для индивидуальных технических запросов. Обращайтесь — подберём решение, которое точно подойдёт к вашему приводу и рабочему органу.
