В вакууме обычные масла испаряются, загрязняют систему и снижают качество вакуума. Поэтому используются специальные решения. Разберем в данной статье:
Подшипниковый узел — один из наиболее критичных элементов вращающихся механизмов, работающих в вакуумной среде. В отличие от атмосферных условий, здесь нельзя просто использовать стандартные смазочные материалы. Обычные масла и консистентные смазки при пониженном давлении начинают испаряться, выделяя углеводороды, которые оседают на стенках камеры, оптике и образцах, необратимо ухудшая качество вакуума и результаты эксперимента.
Выбор подшипников и типа смазки определяется не только нагрузкой и частотой вращения, но и требуемым уровнем вакуума, температурными режимами и допустимым уровнем газовыделения. В данной статье рассмотрены основные технические решения, их преимущества, ограничения и рекомендации по выбору.

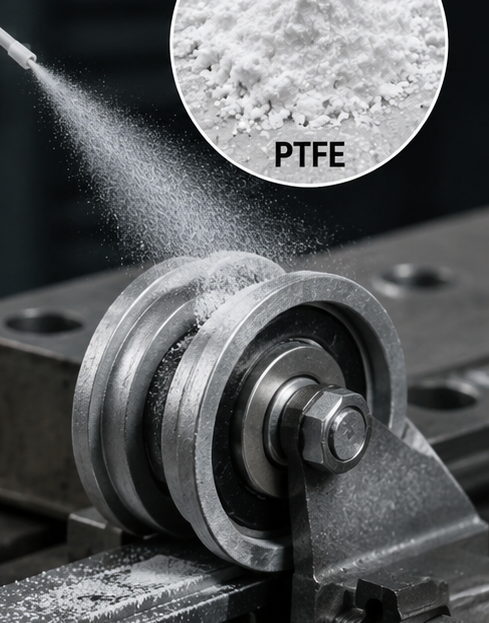

Сухая смазка (например, MoS₂ или PTFE)
- Увеличивает срок службы подшипников.
- Позволяет работать при более высоких скоростях.
- Предотвращает «прилипание» шариков при отжиге (термообработке) при высоких температурах.

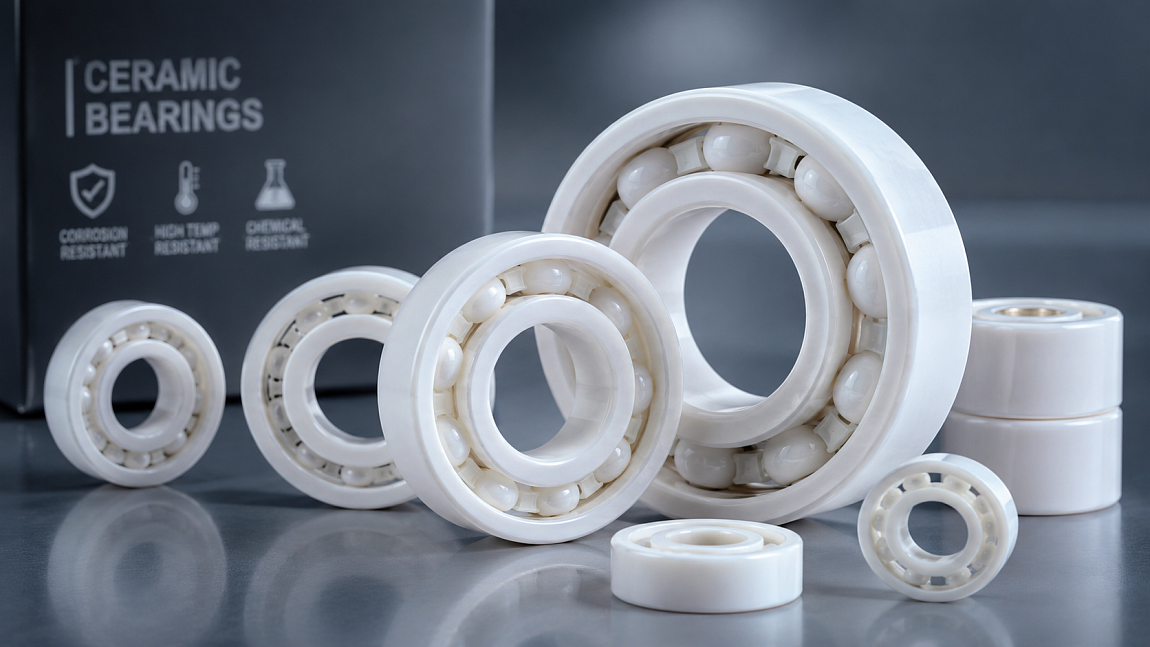

Кермические или Гибридные подшипники с керамическими шариками
- Используются в сверхвысоком вакууме (ниже 10⁻⁹ мбар).
- Не выделяют газы, устойчивы к температуре и износу.
- Минус: высокая стоимость. Применяются только при строжайших требованиях к чистоте.
Вакуумные смазки (углеводородные)
- Подходят для низкого и среднего вакуума, где допустимо небольшое количество углеводородов.
- Дешевле керамики, но требуют осторожного выбора — не все смазки подходят для вакуума.
Что выбрать? Выбор зависит от задачи
Выбор конструкции подшипников зависит от задачи и бюджета для ее решения.
- Средний вакуум, ограниченный бюджет: Сухая смазка + стальные шарики
- Высокая температура / обезгаживающий прогрем: Сухая смазка (обязательно)
- Сверхвысокий вакуум: Гибридные подшипники с керамическими шариками
- Допустимы углеводороды: Вакуумная смазка
Типичные ошибки при выборе
- Использование стандартных смазок — даже дорогие промышленные смазки, не предназначенные для вакуума, при пониженном давлении будут выделять летучие фракции, загрязняя камеру.
- Недооценка температурного режима — многие смазки теряют свойства при нагреве выше 100–150 °C, что приводит к повышенному износу и выходу подшипника из строя.
- Применение керамических подшипников без учёта монтажа — из-за хрупкости керамики они требуют более точной посадки и соосности, чем стальные.
- Игнорирование срока службы сухой смазки — твёрдые покрытия имеют ограниченный ресурс по числу циклов; для длительной работы без обслуживания это необходимо учитывать.
В итоге
Выбор подшипников и типа смазки для вакуумной системы — это не вопрос цены, а вопрос соответствия условиям эксплуатации.
Мы в ООО «Электровакуумные технологии» при необходимости мы можем адаптировать конструкцию под ваши требования: изменить тип подшипников, нанести специализированное покрытие или предложить нестандартное решение. Обращайтесь — поможем выбрать вариант, который обеспечит надёжную работу вашего оборудования в заданных условиях.
