Чем отличаются точность, повторяемость и разрешение в вакуумных манипуляторах? Разбираем определения, источники ошибок и конструктивные решения
Вакуумные манипуляторы и механические проходные устройства выполняют множество задач. Они варьируются от непрерывных линейных и вращательных перемещений с заданной скоростью до задач точного позиционирования. Транспортировка образцов для анализа, перемещение продукции между технологическими камерами или позиционирование измерительных головок — такие задачи часто требуют точности всего 0,1–1 мм. Другие процессы требуют максимальной повторяемости в несколько микрометров или, как при сканировании, разрешения до 1 мкм.
Для правильного выбора манипулятора или механического ввода важно понимать ключевые определения, свойства оборудования и источники ошибок.
1. Точность (прецизионность)
Точность описывает отклонение между желаемым положением и фактически достигнутым. Это отклонение определяется множеством факторов — от считывания положения по шкале до работы двигателя и количества шагов.
Основные источники ошибок:
- Точность показаний измерительной шкалы.
- Точность перемещения приводного колеса.
- Дискретность шага двигателя.
- Соответствие реального перемещения расчётному шагу.
Кроме того, на точность влияют свойства направляющих и приводных компонентов:
- Ошибка шага и люфт шпиндельного привода.
- Отклонение направляющей от идеальной геометрии.
- Деформации приводного и направляющего блоков под нагрузкой (в том числе от перепада давления при откачке).
Если манипулятор недостаточно жёсткий, подвижный фланец может наклоняться в сторону соединительного фланца при эвакуации камеры.
2. Повторяемость (повторяемая точность)
Повторяемость описывает отклонение, с которым можно снова достичь определённого положения. Она всегда лучше или равна точности, поскольку регистрируются не все ошибки.
Например, в отличие от люфта компонентов, ошибка шага шпинделя или отклонение направляющей не влияют на повторяемость.
3. Разрешение
Разрешение описывает наименьшее возможное приращение перемещения. Ошибки шага или точность направляющих здесь также не имеют значения. Решающую роль играет:
- Читаемость шкалы.
- Наименьшее приращение перемещения двигателя.
При этом направляющая и приводной блок должны соответствовать заявленным характеристикам. Если из-за эластичности компонентов или разницы между статическим и динамическим трением возникает эффект «залипания-проскальзывания» (stiction), разрешение может ухудшиться. Системы с шариковыми подшипниками свободны от таких эффектов и предпочтительнее для сложных задач позиционирования.
4. Конструктивные особенности прецизионных манипуляторов
Манипуляторы и механические проходные устройства могут иметь как простую, так и сложную конструкцию. При выборе следует проверять, соответствует ли устройство требованиям по точности, долговечности, обслуживанию и эргономике.

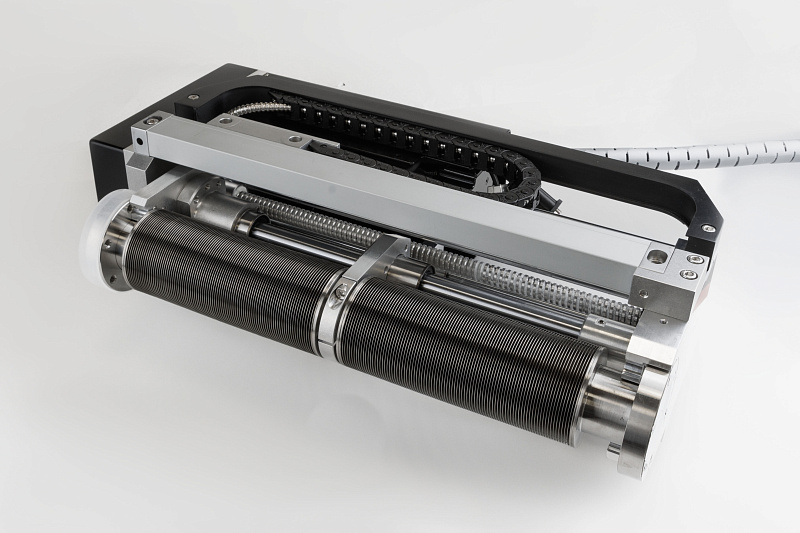

4.1. Ось Z (вертикальное перемещение)
Использование систем с рециркуляцией шариков и шпиндельным приводом имеет существенные преимущества перед традиционными трапецеидальными или метрическими винтовыми приводами и скользящими направляющими:
- Низкое трение и высокая эффективность — особенно выгодно при больших номинальных диаметрах.
- Умеренное усилие регулировки — даже при высоких внешних нагрузках (например, перепаде давления).
- Отсутствие эффекта «залипания-проскальзывания» — обеспечивает высокую точность и исключает момент срыва, который особенно негативно влияет на электроприводы. Редуктор в таких системах не требуется.
- Низкий уровень износа — в чистой вакуумной среде высококачественная высокотемпературная смазка практически не требует замены, и техническое обслуживание не нужно.
Направляющий корпус, устойчивый к изгибу, существенно влияет на точность. U-образная форма из нержавеющей стали обеспечивает высокую жёсткость при малом весе. Внутри такой формы направляющая привинчивается к прочной задней панели. В отличие от свободно вращающихся направляющих валов, профильные направляющие имеют низкодеформационную конструкцию, что обеспечивает точную регулировку по всем пространственным осям даже при больших нагрузках.
Сильфонный механизм обычно рассчитан на 10 000 циклов при полном использовании хода. Возможность замены сильфона позволяет продолжать использовать манипуляторы с высококачественными направляющими и приводными корпусами.

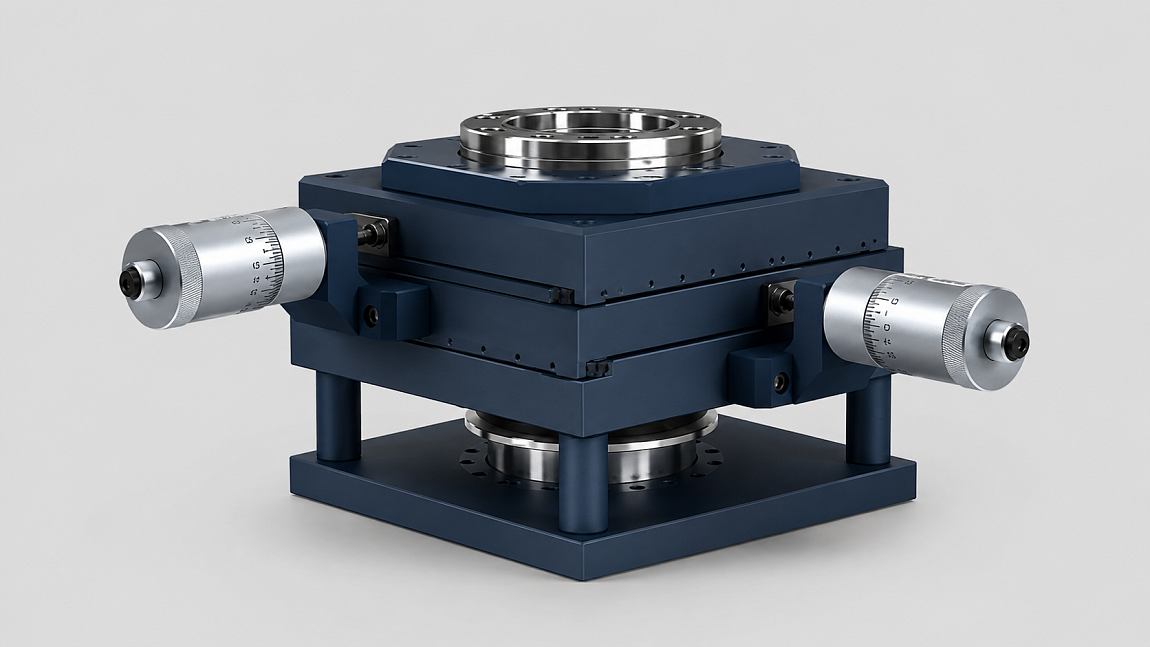

4.2. Оси XY (горизонтальное перемещение)
Конструкция прецизионного манипулятора по осям XY также отличается высокой устойчивостью — это баланс между весом, размером и стабильностью. Несущая базовая конструкция устойчива к кручению, изготовлена из алюминиевого сплава, поверхность анодирована для долговечной защиты.
Прецизионные направляющие с перекрёстными роликовыми подшипниками обеспечивают длительный срок службы и высочайшую точность. Две оси приводятся вручную с помощью микрометрических винтов и большого приводного барабана. Это обеспечивает простую эргономичную настройку с высокой читаемостью шкалы и, соответственно, высоким разрешением.
Зазор вокруг сильфонного блока позволяет установить нагревательную втулку для равномерного прогрева. Сильфонный блок легко заменяется после выработки ресурса.
Заключение
Точность, повторяемость и разрешение — разные характеристики, и их важно различать при выборе вакуумного манипулятора. Точность определяется множеством факторов, от качества шкалы до жёсткости конструкции. Повторяемость всегда выше точности и не зависит от систематических ошибок вроде люфта. Разрешение — это минимальный шаг перемещения, который зависит от чувствительности привода и отсутствия эффекта «залипания».
Для прецизионных задач предпочтительны системы с шариковыми подшипниками и шпиндельными приводами — они обеспечивают высокую точность, низкий износ и отсутствие рывков. Конструкция корпуса (U-образные профили, анодированный алюминий) также критически влияет на стабильность позиционирования.
