Что такое вакуумный ввод вращения? Зачем передавать движение через стенку камеры? Основные типы, области применения и критерии выбора.
Представьте: внутри вакуумной камеры находится образец, который нужно повернуть под определённым углом. Или заслонка, которую необходимо открыть. Или держатель подложки, который должен вращаться во время напыления. Привод — двигатель или рукоятка — находится снаружи, в атмосфере. Как передать вращение внутрь, не нарушив герметичности?
Ответ — ввод вращения (rotary feedthrough). Это устройство, которое передаёт крутящий момент через стенку вакуумной камеры, сохраняя при этом вакуумную плотность.
Без него невозможно управлять механизмами внутри вакуумной системы. Двигатель остаётся снаружи — его проще обслуживать, он не загрязняет вакуумную среду и не требует специальных материалов. А внутри камеры работает то, что нужно: вращается образец, перемещается манипулятор, открывается заслонка.
В этой статье — о том, как устроены вводы вращения, какие они бывают, где применяются и на что обращать внимание при выборе.
1. Что такое ввод вращения и зачем он нужен
Ввод вращения — это герметичное устройство, которое монтируется на стенке или фланце вакуумной камеры. Через него проходит вал: один конец — снаружи (подключается к двигателю или рукоятке), другой — внутри камеры (соединяется с исполнительным механизмом).
Задача ввода — обеспечить:
- Передачу вращения — от внешнего привода к внутреннему механизму.
- Герметичность — чтобы через зазор между валом и корпусом не проникал воздух и не ухудшал вакуум.
- Надёжность — выдерживать нагрузки, скорости и температуры, характерные для процесса.
Простыми словами: ввод вращения — это «окно» для движения, которое остаётся закрытым для газов.
2. Как устроен ввод вращения: основные элементы
Любой ввод вращения состоит из трёх ключевых частей:
- Корпус — неподвижная часть, которая крепится к фланцу камеры.
- Вал — вращающийся элемент, передающий крутящий момент. Может быть сплошным или полым (для подачи жидкостей, газов или кабелей).
- Уплотнительный узел — то, что обеспечивает герметичность между вращающимся валом и неподвижным корпусом. Именно тип уплотнения определяет, в каких условиях можно эксплуатировать ввод.
Дополнительно в конструкции могут присутствовать подшипники (для снижения трения и обеспечения плавного хода) и система охлаждения (для работы на высоких скоростях).
О подшипниках в вакууме

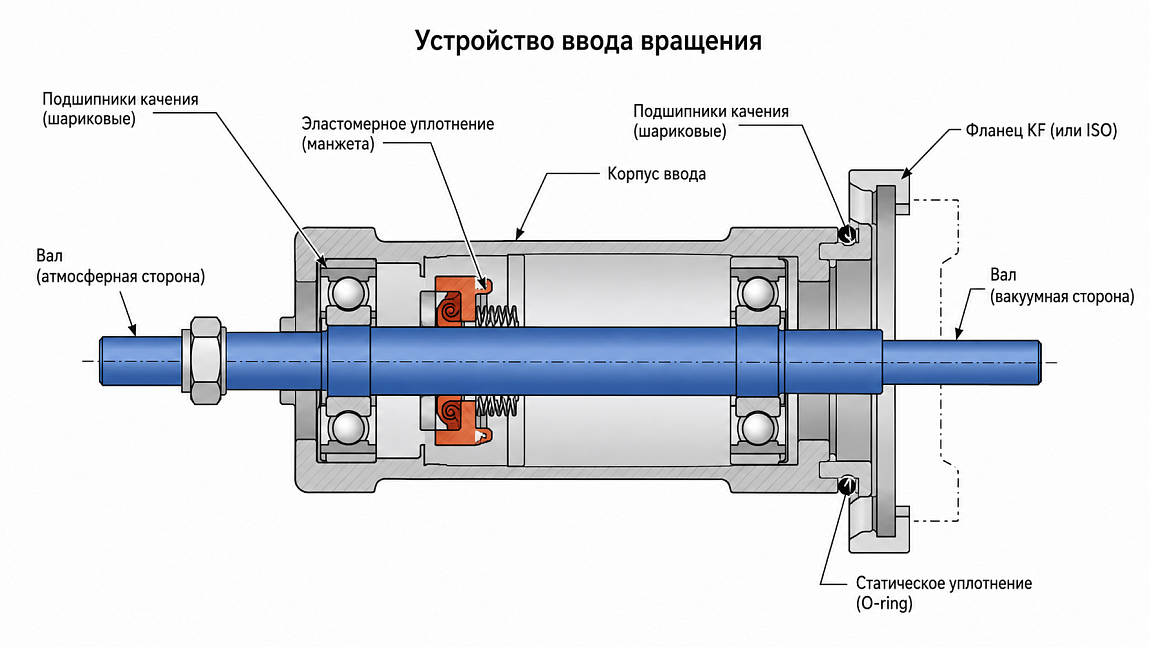

Схема устройства ввода вращения — корпус, вал, уплотнение, подшипники
3. Типы уплотнений: как они определяют возможности ввода
Главное различие между вводами вращения — в типе уплотнительного узла. От него зависит, какой вакуум достижим, допустима ли термическая сушка, каков ресурс и цена.
Мы подробно разобрали эту тему в отдельной статье: Виды уплотнений, используемых в вводах вращения в вакуум.
Там вы найдёте сравнительный анализ:
- Эластомерного (манжетного) уплотнения — экономичного решения для высокого вакуума.
- Сильфонного уплотнения — для сверхвысокого вакуума и высоких температур.
- Магнитной муфты — для бесконтактной передачи движения в агрессивных средах.
Как выбрать ввод вращения: алгоритм
При выборе ввода вращения необходимо оценить несколько ключевых параметров:
Шаг | Что оцениваем | Критерий |
1 | Требуемый уровень вакуума | HV → эластомерное; UHV → сильфонное или магнитная муфта |
2 | Скорость вращения | До 1000 об/мин → эластомерное; до 5000+ об/мин → магнитожидкостное |
3 | Температура и термическая сушка | > 200 °C → сильфонное или магнитная муфта |
4 | Передаваемый крутящий момент | Высокий → эластомерное или сильфонное |
5 | Тип фланца | KF, ISO, CF — в зависимости от вашей камеры |
Дополнительные факторы:
- Охлаждение. При высоких скоростях вращения ввод может нагреваться — требуется водяное или воздушное охлаждение.
- Полый вал. Если нужно пропустить внутрь камеры жидкость, газ, кабель или оптический сигнал — выбирайте ввод с полым валом.
- Обработка концевиков. Форма концов вала (цилиндр, резьба, лыска, шпоночный паз) должна соответствовать вашему приводу и исполнительному механизму. Этому посвящена отдельная статья:
Заключение
Ввод вращения — это связующее звено между внешним приводом и внутренними механизмами вакуумной камеры. Он позволяет управлять процессом, не нарушая вакуумной среды и не усложняя конструкцию.
Выбор типа ввода определяется условиями эксплуатации: уровнем вакуума, температурой, скоростью, нагрузкой и бюджетом. Для углублённого изучения мы подготовили отдельные материалы по типам уплотнений, фланцев и обработке концевиков — они помогут принять взвешенное решение.
Мы в ООО «Электровакуумные технологии» производим вводы вращения всех типов — с манжетным, магнитожидкостным и сильфонным уплотнением, на фланцах KF, ISO, CF, с охлаждением и без, с полым или сплошным валом. При необходимости мы готовы изготовить ввод по вашему техническому заданию.
Обращайтесь — подберём решение, которое будет работать именно в ваших условиях.
